气驱动元件

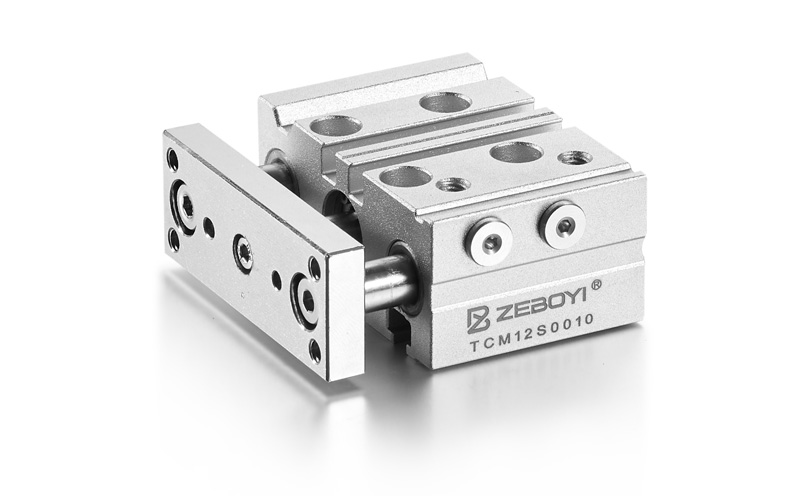

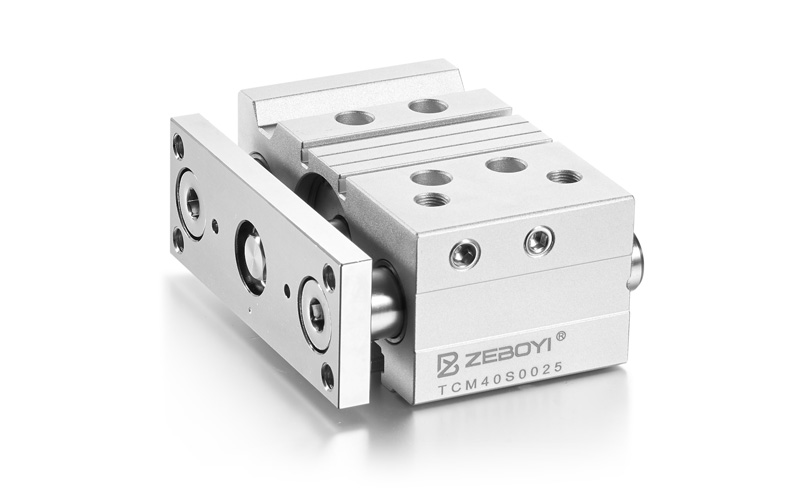

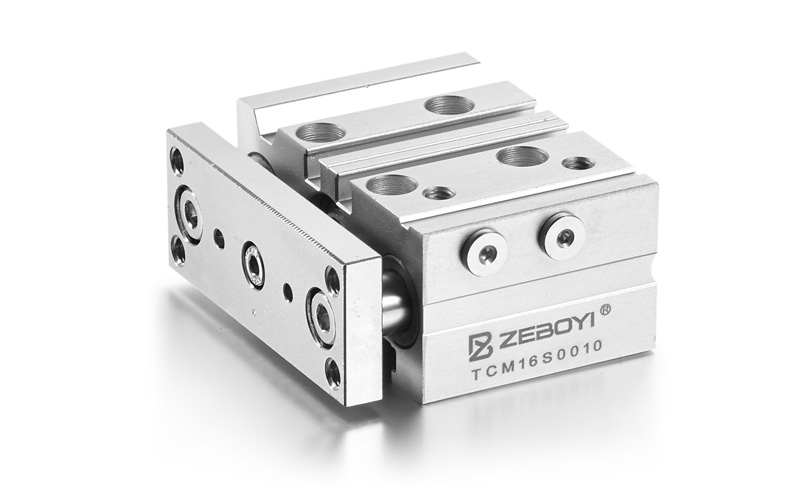

三轴气缸
TCM（TCL）
气驱动元件 - 三轴气缸
TCM:铜套轴承型，TCL:直线轴承型；磁石代号：均附磁；牙型代码：空白：PT牙型、G：G牙型、N：NPT牙型

Online

Download
Consult
+86-158-8818-5363
Introduction
Order Code
Parameter

行程表：

缸径标准行程最大行程
1210 20 25 30 40 50 60 70 75 80 90 100 125 150 150
1610 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200200
20/2520 25 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250250
32/40/50/6325 30 40 50 60 70 75 80 90 100 125 150 175 200 225 250 250




缸径1216202532405063
工作介质空气（经40μm以上滤网过滤）
动作方式复动型
保证耐压力1.5MPa
最高使用压力1.0MPa
使用环境温度5~60℃
运动速度50~500mm/s
缓冲形式垫缓冲
行程公差+1.5mm
轴承滑动轴承/球轴承
活塞杆不回转精度滑动轴承±0.08°±0.07°±0.06°±0.05°
球轴承±0.1°±0.09°±0.08°±0.06°
接管口径M5×0.8PT1/8PT1/4
